Алюмінієві протипожежні конструкції

Алюмінієві протипожежні конструкції CORTEZ

Виготовляємо алюмінієві протипожежні двері, перегородки, вікна та вітражі для житлових, громадських, комерційних і промислових об’єктів. Рішення підбираються за проєктом: з урахуванням класу вогнестійкості, розмірів прорізу, типу скління, напрямку відкривання, фурнітури, контролю доступу та монтажного вузла.

Для розрахунку надішліть креслення або розміри прорізів, призначення приміщення, потрібну конфігурацію та вимоги проєкту. Конкретні характеристики, комплектація і допустимі розміри підтверджуються документацією на вибрану систему.

Алюмінієві протипожежні двері, перегородки, вікна та вітражі

Світлопрозорі протипожежні конструкції застосовують там, де потрібно поєднати поділ будівлі на пожежні відсіки, організацію шляхів евакуації та природне освітлення. До цієї категорії належать алюмінієві протипожежні двері, засклені перегородки, вікна, вітражі й комбіновані блоки. Вони використовуються у школах, дитячих садках, лікарнях, реабілітаційних центрах, бізнес-центрах, торговельних комплексах, готелях, житлових будинках, адміністративних установах, музеях, спортивних спорудах і на промислових об’єктах.

Вогнестійкість забезпечує не окремий профіль або скло, а випробувана система в цілому: профіль, заповнення, ущільнення, фурнітура, кріплення та монтажний шов. Тому замовляти конструкцію лише за приблизними розмірами або зовнішнім виглядом ризиковано. Потрібне рішення визначають проєкт, призначення прорізу та документація виробу.

Які конструкції можна замовити

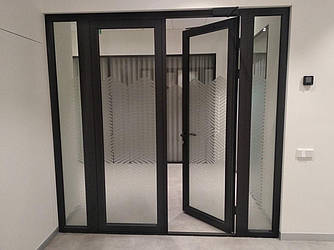

Алюмінієві протипожежні двері

Одностулкові й двостулкові двері можуть бути повністю заскленими, частково заскленими або комбінованими з непрозорими ділянками. Під час підбору враховують активну і пасивну стулку, напрямок відкривання, ширину евакуаційного проходу, поріг або безпорогове виконання, доводчик, замок, ручки, систему «антипаніка» та сумісність із контролем доступу.

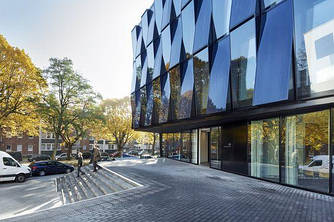

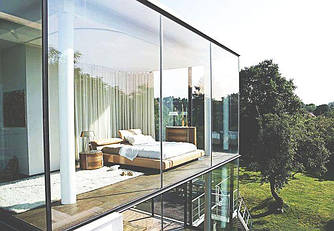

Протипожежні перегородки та вітражі

Перегородки дозволяють зонувати коридори, атріуми, офісні простори, холи та громадські зони без втрати оглядовості. Розміри секцій, допустима площа скління, конфігурація імпостів і вузли примикання визначаються технічною документацією системи та проєктним рішенням.

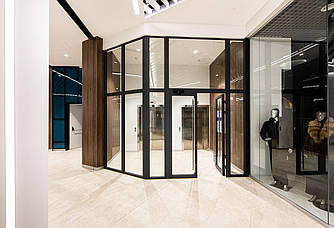

Протипожежні вікна

Вікна застосовують як вогнестійке заповнення прорізів у протипожежних перешкодах. Глухе або відкривне виконання, клас вогнестійкості й розміри не можна призначати довільно: вони мають відповідати проєкту та підтвердженій конфігурації виробу.

Що означають EI та EIW

Позначення класів вогнестійкості описують нормовані критерії роботи конструкції під час випробування. Літера E стосується цілісності, I — теплоізолювальної здатності, W — обмеження теплового випромінювання. Число після букв позначає нормований час у хвилинах. Потрібний клас — наприклад EI30, EI60 або EIW у визначеній конфігурації — встановлює проєктувальник з урахуванням типу протипожежної перешкоди та призначення прорізу. Самостійно замінювати один клас іншим без перевірки проєкту не слід.

Де застосовують світлопрозорі протипожежні конструкції

• Освітні заклади: холи, коридори, переходи, сходові клітки, поділ навчальних і технічних зон.
• Медичні установи: коридори, тамбури, відділення, зони з контрольованим доступом і вимогами до зручної евакуації.
• Торговельні та бізнес-центри: вхідні групи, коридори, атріуми, орендні блоки, евакуаційні виходи.
• Житлові комплекси й готелі: ліфтові холи, сходові клітки, переходи, технічні та громадські зони.
• Промислові будівлі: адміністративно-побутові блоки, лабораторії, переходи та приміщення, відокремлені протипожежними перешкодами.

Як підготувати технічне завдання

Для точного розрахунку бажано передати план або відомість прорізів, маркування дверей і перегородок, потрібний клас вогнестійкості, чисті розміри проходу, матеріал стін, товщину та стан прорізу. Також важливі напрямок відкривання, кількість стулок, колір, тип скління, вимоги до порога, доводчика, замка, системи «антипаніка», електромеханічної защіпки, кабельного переходу та контролю доступу.

Якщо проєкт ще формується, фахівці CORTEZ можуть опрацювати вихідні дані й підготувати перелік уточнень. Остаточна конфігурація погоджується за кресленням або технічною специфікацією. Для загального вибору також перегляньте каталог протипожежних дверей CORTEZ, а для непрозорих технічних прорізів — металеві протипожежні двері.

Обстеження прорізу та проєктування монтажного вузла

Навіть правильно виготовлений блок не працюватиме як передбачено, якщо основа не відповідає навантаженню або монтажний шов виконаний випадковими матеріалами. До виготовлення перевіряють геометрію, вертикальність, несучу здатність і матеріал стін, наявність закладних елементів, зазори для монтажу та можливість кріплення. Вузол примикання повинен відповідати проєкту й документації системи.

Окремої уваги потребують великі вітражі, стики секцій, верхні примикання до перекриття, деформаційні шви, підлогові покриття та зони проходження інженерних комунікацій. Герметизацію проходок не можна замінювати звичайною піною або будівельним герметиком без підтвердженої придатності для конкретного вузла.

Фурнітура, евакуація та контроль доступу

Комплектація дверей має відповідати сценарію експлуатації. На шляхах евакуації важливі вільний напрямок руху, зрозуміле відкривання, потрібна ширина проходу та відсутність перешкод. Доводчик забезпечує повернення полотна в закрите положення, але його параметри мають відповідати масі та ширині стулки. Для двостулкових дверей може бути потрібний координатор закривання.

Система контролю доступу не повинна суперечити вимогам безпечної евакуації. Електромагнітний або електромеханічний замок, кнопка виходу, датчики, кабельні переходи й алгоритм розблокування узгоджуються до виробництва. Пізнє свердління профілю або заміна фурнітури на невідповідну може змінити працездатність системи.

Монтаж і приймання

1. Звірити маркування виробу з відомістю прорізів і проєктом.
2. Перевірити розміри, комплектність, скління, ущільнення та фурнітуру до монтажу.
3. Встановити раму без перекосів із передбаченим кріпленням.
4. Виконати монтажний шов і примикання матеріалами, передбаченими рішенням.
5. Відрегулювати стулки, доводчики, замки, координатор і «антипаніку».
6. Перевірити самозачинення, прилягання ущільнень, зазори та вільний прохід.
7. Передати замовнику паспорти, інструкції та інші документи, передбачені договором і проєктом.

Типові помилки

• вибір конструкції лише за ціною без звірки класу та конфігурації;
• замовлення за будівельним, а не фактичним розміром прорізу;
• неврахований напрямок евакуації або чиста ширина проходу;
• додавання контролю доступу після виготовлення без погодження;
• застосування непідтверджених матеріалів у монтажному шві;
• блокування дверей меблями, клинами або підлоговими покриттями;
• відсутність регулярної перевірки доводчика, ущільнень і замків.

Обслуговування в експлуатації

Після введення в експлуатацію двері та перегородки потрібно оглядати за регламентом об’єкта. Перевіряють відсутність пошкоджень скла й профілю, стан ущільнень, плавність руху, самозачинення, роботу замків, «антипаніки» й контролю доступу. Несправності слід усувати без самовільної зміни конструкції. Періодичність і склад робіт визначають відповідальні особи з урахуванням документації виробу та правил експлуатації будівлі.

Як отримати розрахунок CORTEZ

Надішліть креслення, відомість прорізів або коротке технічне завдання. Вкажіть тип об’єкта, кількість конструкцій, розміри, клас вогнестійкості за проєктом, тип скління, колір, фурнітуру, контроль доступу, адресу та потребу в монтажі. Ми підготуємо конфігурацію й комерційну пропозицію без непідтверджених обіцянок: остаточні характеристики визначаються погодженим рішенням і документацією виробу.

Корисні матеріали про проєктування, монтаж і експлуатацію доступні в розділі статей CORTEZ.
